M-Plan-Apo
| M26-F-10-O | |||||||
| Resolution | 0.65μm | ||||||
| Magnification | 20x±5% | ||||||
| Focal length | 10±5%mm | ||||||
| Numerical Aperture | 0.42±5% | ||||||
| Mount | M26 | ||||||
| Field Angle D×H×V( °) ±5% |
" ° |
/ | |||||
| D | 6.88 | ||||||
| Optical Distortion | 0.5% | ||||||
| CRA | 0.56° | ||||||
| TTL | 93mm（in air） | ||||||
| Lens structure | 11G | ||||||
| Dimension | 见尺寸图 | ||||||
| Weight | 306.7±5g | ||||||
| BFL | 22mm（in air） | ||||||
| MBF | / | ||||||
| Relative illuminance | 100% | ||||||
| IR Correction | / | ||||||
| Operation | Iris | Fixed | |||||
| Focus | Manual | ||||||
| Zoom | / | ||||||
| Operating temperature | -40℃~+60℃ | ||||||

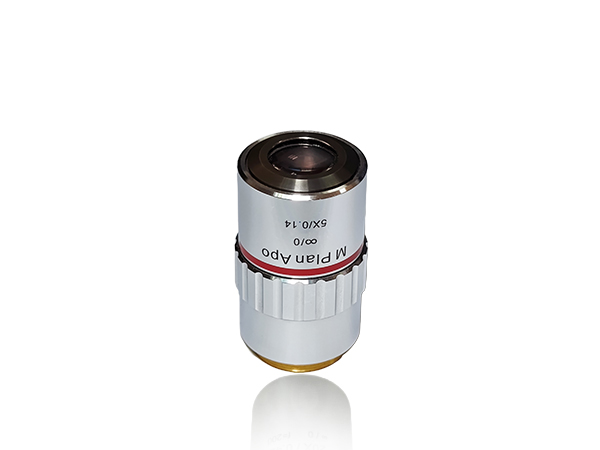

| M26-F-40-GW-O | |||||||
| Resolution | / | ||||||
| Magnification | 5x±5% | ||||||
| Focal length | 40±5%mm | ||||||
| Numerical Aperture | 0.14±4% | ||||||
| Mount | M26 | ||||||
| Field Angle D×H×V( °) ±5% |
" ° |
/ | |||||
| D | 6.9 | ||||||
| Optical Distortion | -0.20% | ||||||
| CRA | 0 ° | ||||||
| TTL | 88mm（in air） | ||||||
| Lens structure | 6G | ||||||
| Dimension | 见尺寸图 | ||||||
| Weight | 241.4±5g | ||||||
| BFL | 41.1mm（in air） | ||||||
| MBF | / | ||||||
| Relative illuminance | 100% | ||||||
| IR Correction | / | ||||||
| Operation | Iris | Fixed | |||||
| Focus | Manual | ||||||
| Zoom | / | ||||||
| Operating temperature | -40℃~+60℃ | ||||||
| M26-F-40-O | |||||||
| Resolution | / | ||||||
| Magnification | 5x±5% | ||||||
| Focal length | 40±5%mm | ||||||
| Numerical Aperture | 0.14±4% | ||||||
| Mount | M26 | ||||||
| Field Angle D×H×V( °) ±5% |
" ° |
/ | |||||
| D | 6.9 | ||||||
| Optical Distortion | -0.20% | ||||||
| CRA | 0 ° | ||||||
| TTL | 88mm（in air） | ||||||
| Lens structure | 6G | ||||||
| Dimension | 见尺寸图 | ||||||
| Weight | 239.3±5g | ||||||
| BFL | 41.1mm（in air） | ||||||
| MBF | / | ||||||
| Relative illuminance | 100% | ||||||
| IR Correction | / | ||||||
| Operation | Iris | Fixed | |||||
| Focus | Manual | ||||||
| Zoom | / | ||||||
| Operating temperature | -40℃~+60℃ | ||||||
