Board Lens

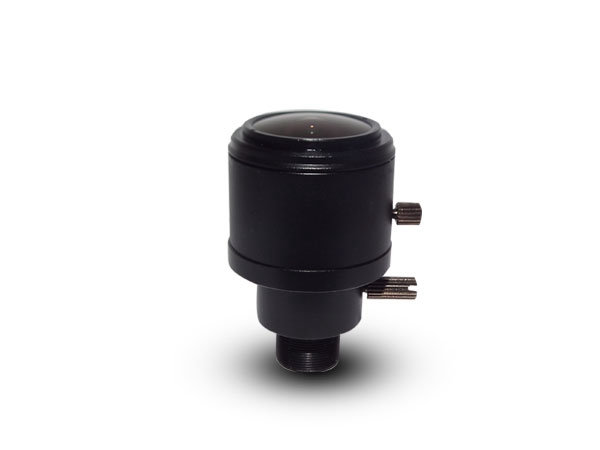

| M12-02812IR(3MP) | ||||||||||
| Resolution | 3MegaPixel | |||||||||
| Image format | 1/2.7" | |||||||||
| Focal length | 2.8～12mm | |||||||||
| Aperture | F1.8 | |||||||||
| Mount | M12 | |||||||||
| Field Angle D×H×V(°) |
°" | 1/2.7 | 1/3 | 1/4 | ||||||
| Wide | Tele | Wide | Tele | Wide | Tele | |||||
| D | 136 | 39 | 122 | 36 | 87 | 24 | ||||
| H | 109 | 31.2 | 97.6 | 28.8 | 69.6 | 19 | ||||
| V | 81.6 | 23.4 | 73.2 | 21.6 | 52.2 | 14 | ||||
| Optical Distortion | -61%～-4% | -47%～-3.4% | -24.5%～-1.85% | |||||||
| CRA | ≤8.16°(短焦) ≤8.06°(长焦) |
|||||||||
| M.O.D. | 0.3m | |||||||||
| Dimension | Φ28×41.7mm | |||||||||
| Weight | 33±2g | |||||||||
| Flange BFL | 13.5mm | |||||||||
| BFL | 6.9～14.4mm | |||||||||
| MBF | 6mm | |||||||||
| IR Correction | Yes | |||||||||
| Operation | Iris | Fixed | ||||||||
| Focus | Manual | |||||||||
| Zoom | Manual | |||||||||
| Operating temperature | -20℃～+60℃ | |||||||||
| D14-02812ICR(3MP)-C | ||||||||||
| Resolution | 3MegaPixel | |||||||||
| Image format | 1/2.7" | |||||||||
| Focal length | 2.8～12mm | |||||||||
| Aperture | F1.8 | |||||||||
| Mount | D14 | |||||||||
| Field Angle D×H×V(°) |
°" | 1/2.7 | 1/3 | 1/4 | ||||||
| Wide | Tele | Wide | Tele | Wide | Tele | |||||
| D | 140 | 40 | 120 | 36 | 82.6 | 27.2 | ||||
| H | 100 | 32 | 89 | 29 | 64 | 21.6 | ||||
| V | 72 | 24 | 64 | 21.6 | 27 | 16.2 | ||||
| Optical Distortion | -64.5%～-4.3% | -48%～-3.5% | -24.1%～-1.95% | |||||||
| CRA | ≤6.53°(Wide) ≤6.13°(Tele) |
|||||||||
| M.O.D. | 0.3m | |||||||||
| Dimension | Φ28×44.6mm | |||||||||
| Weight | 33±2g | |||||||||
| Flange BFL | 13.5mm | |||||||||
| BFL | 7.1～13.6mm | |||||||||
| MBF | 6mm | |||||||||
| R Correction | Yes | |||||||||
| Operation | Iris | Fixed | ||||||||
| Focus | Manual | |||||||||
| Zoom | Manual | |||||||||
| Operating temperature | -20℃～+60℃ | |||||||||
| D14-02812IR(3MP)-C | ||||||||||
| Resolution | 3MegaPixel | |||||||||
| Image format | 1/2.7" | |||||||||
| Focal length | 2.8～12mm | |||||||||
| Aperture | F1.8 | |||||||||
| Mount | D14 | |||||||||
| Field Angle D×H×V(°) |
°" | 1/2.7 | 1/3 | 1/4 | ||||||
| Wide | Tele | Wide | Tele | Wide | Tele | |||||
| D | 140 | 40 | 120 | 36 | 82.6 | 27.2 | ||||
| H | 100 | 32 | 89 | 29 | 64 | 21.6 | ||||
| V | 72 | 24 | 64 | 21.6 | 27 | 16.2 | ||||
| Optical Distortion | -64.5%～-4.3% | -48%～-3.5% | -24.1%～-1.95% | |||||||
| CRA | ≤6.53°(短焦) ≤6.13°(长焦) |
|||||||||
| M.O.D. | 0.3m | |||||||||
| Dimension | Φ28×44.59mm | |||||||||
| Weight | 30±2g | |||||||||
| Flange BFL | 13.5mm | |||||||||
| BFL | 7.1～13.6mm | |||||||||
| MBF | 6mm | |||||||||
| IR Correction | Yes | |||||||||
| Operation | Iris | Fixed | ||||||||
| Focus | Manual | |||||||||
| Zoom | Manual | |||||||||
| Operating temperature | -20℃～+60℃ | |||||||||
| D14-D02812IR(4MP) | ||||||||||
| Resolution | 4 MegaPixel | |||||||||
| Image format | 1/2.7" | |||||||||
| Focal length | 2.8-12mm | |||||||||
| Aperture | F1.8 | |||||||||
| Mount | D14 | |||||||||
| Field Angle D×H×V(°) |
°" | 1/2.7 | 1/3 | 1/4 | ||||||
| Wide | Tele | Wide | Tele | Wide | Tele | |||||
| D | 153.8 | 37.9 | 127.6 | 34.4 | 75.3 | 22.9 | ||||
| H | 106.3 | 30.4 | 93.6 | 27.5 | 58.7 | 18.4 | ||||
| V | 75.3 | 22.9 | 66.8 | 20.7 | 43.2 | 13.8 | ||||
| Optical Distortion) | -56.63%～-4.16%(1/2.7") | |||||||||
| CRA | ≤8°(短焦) ≤9.43°(长焦) |
|||||||||
| M.O.D. | 0.3m | |||||||||
| Dimension | Φ28×42.4～45.4mm | |||||||||
| Weight | 33±2g | |||||||||
| Flange BFL | 13.45mm（in air） | |||||||||
| BFL | 7.15～13.05mm（in air） | |||||||||
| MBF | 6.15mm（in air） | |||||||||
| IR Correction | Yes | |||||||||
| Operation | Iris | DC | ||||||||
| Focus | Manual | |||||||||
| Zoom | Manual | |||||||||
| Operating temperature | -20℃～+60℃ | |||||||||
| D14-02812IR(5MP)-A | ||||||||||
| Resolution | 5MegaPixel | |||||||||
| Image format | 1/2.7" | |||||||||
| Focal length | 2.8～12mm | |||||||||
| Aperture | F1.8 | |||||||||
| Mount | D14 | |||||||||
| Field Angle D×H×V(°) |
°" | 1/2.7 | 1/3 | 1/4 | ||||||
| Wide | Tele | Wide | Tele | Wide | Tele | |||||
| D | 153.8 | 37.9 | 127.6 | 34.4 | 75.3 | 22.9 | ||||
| H | 106.3 | 30.4 | 93.6 | 27.5 | 58.7 | 18.4 | ||||
| V | 75.3 | 22.9 | 66.8 | 20.7 | 43.2 | 13.8 | ||||
| Optical Distortion | -76.4%～-3.85% | |||||||||
| M.O.D. | 0.3m | |||||||||
| Dimension | Φ28×45.4mm | |||||||||
| Weight | 33±2g | |||||||||
| Flange BFL | 13.45mm（in air） | |||||||||
| BFL | 7.15～13.05mm（in air） | |||||||||
| MBF | 6.15mm（in air） | |||||||||
| IR Correction | Yes | |||||||||
| Operation | Iris | Fixed | ||||||||
| Focus | Manual | |||||||||
| Zoom | Manual | |||||||||
| Operating temperature | -20℃～+60℃ | |||||||||
| D14-0622IR(5MP) | ||||||||||
| Resolution | 5MegaPixel | |||||||||
| Image format | 1/2.5" | |||||||||
| Focal length | 06～22mm | |||||||||
| Aperture | F1.6 | |||||||||
| Mount | D14 | |||||||||
| Field Angle D×H×V(°) |
°" | 1/2.5 | 1/3 | 1/4 | ||||||
| Wide | Tele | Wide | Tele | Wide | Tele | |||||
| D | 58 | 20.4 | 46.5 | 18 | 34.5 | 12.6 | ||||
| H | 46.4 | 16.3 | 37.2 | 14.4 | 27.6 | 10.1 | ||||
| V | 34.8 | 12.2 | 27.9 | 11.4 | 22.5 | 7.6 | ||||
| Optical Distortion | -0.61~-15.6%（1/2.5"） | |||||||||
| CRA | ≤11.94°(Wide) ≤11.38°(Tele) |
|||||||||
| M.O.D. | 0.3m | |||||||||
| Dimension | Φ28×45.3mm | |||||||||
| Weight | 31.3±2g | |||||||||
| Flange BFL | 13.5mm | |||||||||
| BFL | 6.4mm | |||||||||
| MBF | 6.2mm | |||||||||
| IR Correction | Yes | |||||||||
| Operation | Iris | Fixed | ||||||||
| Focus | Manual | |||||||||
| Zoom | Manual | |||||||||
| Operating temperature | -20℃～+60℃ | |||||||||
| D14-D03610IR(6MP) | ||||||||||
| Resolution | 6 MegaPixel | |||||||||
| Image format | 1/1.8" | |||||||||
| Focal length | 3.6～10mm | |||||||||
| Aperture | F1.8 | |||||||||
| Mount | D14 | |||||||||
| Field Angle D×H×V(°) |
°" | 1/1.8 | 1/2.5 | 1/3 | ||||||
| Wide | Tele | Wide | Tele | Wide | Tele | |||||
| D | 156 | 51 | 117 | 41.9 | 93.2 | 35 | ||||
| H | 117 | 41.9 | 89.6 | 33.9 | 72.6 | 28 | ||||
| V | 81 | 31 | 64.8 | 25 | 53.8 | 20.9 | ||||
| Optical Distortion) | -77.01%～-6.51%（max） | |||||||||
| CRA | ≤10.92°（Wide） ≤11.25°（Tele） |
|||||||||
| M.O.D. | 0.3m | |||||||||
| Dimension | Φ28×41.2～44.1mm | |||||||||
| Weight | 33±2g | |||||||||
| Flange BFL | 13.45mm | |||||||||
| BFL | 7.51mm | |||||||||
| MBF | 6.45mm | |||||||||
| IR Correction | Yes | |||||||||
| Operation | Iris) | DC | ||||||||
| Focus | Manual | |||||||||
| Zoom | Manual | |||||||||
| Operating temperature | -20℃～+60℃ | |||||||||
| D14-03610IR(6MP) | ||||||||||
| Resolution | 6 MegaPixel | |||||||||
| Image format | 1/1.8" | |||||||||
| Focal length | 3.6～10mm | |||||||||
| Aperture | F1.8 | |||||||||
| Mount | D14 | |||||||||
| Field Angle D×H×V(°) |
°" | 1/1.8 | 1/2.5 | 1/3 | ||||||
| Wide | Tele | Wide | Tele | Wide | Tele | |||||
| D | 156 | 51 | 117 | 41.9 | 93.2 | 35 | ||||
| H | 117 | 41.9 | 89.6 | 33.9 | 72.6 | 28 | ||||
| V | 81 | 31 | 64.8 | 25 | 53.8 | 20.9 | ||||
| Optical Distortion | -77.01%～-6.51%（max） | |||||||||
| CRA | ≤10.92°（短焦） ≤11.25°（长焦） |
|||||||||
| M.O.D. | 0.3m | |||||||||
| Dimension | Φ28×41.2～44.1mm | |||||||||
| Weight | 33±2g | |||||||||
| Flange BFL | 13.45mm | |||||||||
| BFL | 7.51mm | |||||||||
| MBF | 6.45mm | |||||||||
| IR Correction | Yes | |||||||||
| Operation | Iris | Fixed | ||||||||
| Focus) | Manual | |||||||||
| Zoom | Manual | |||||||||
| Operating temperature | -20℃～+60℃ | |||||||||
